Birleşimler
MNStructure ile tasarlayabileceğiniz birleşim tipleri.
Çelik yapılarda ihtiyaç duyduğunuz birleşimler
Her birleşim tipi için ayrıntılı hesap adımlarını içeren, teslim edilebilir raporlar üretilir. Hesaplar Türkiye Çelik Yapılar Yönetmeliği ve AISC 360‑16 tasarım koduna uygundur.

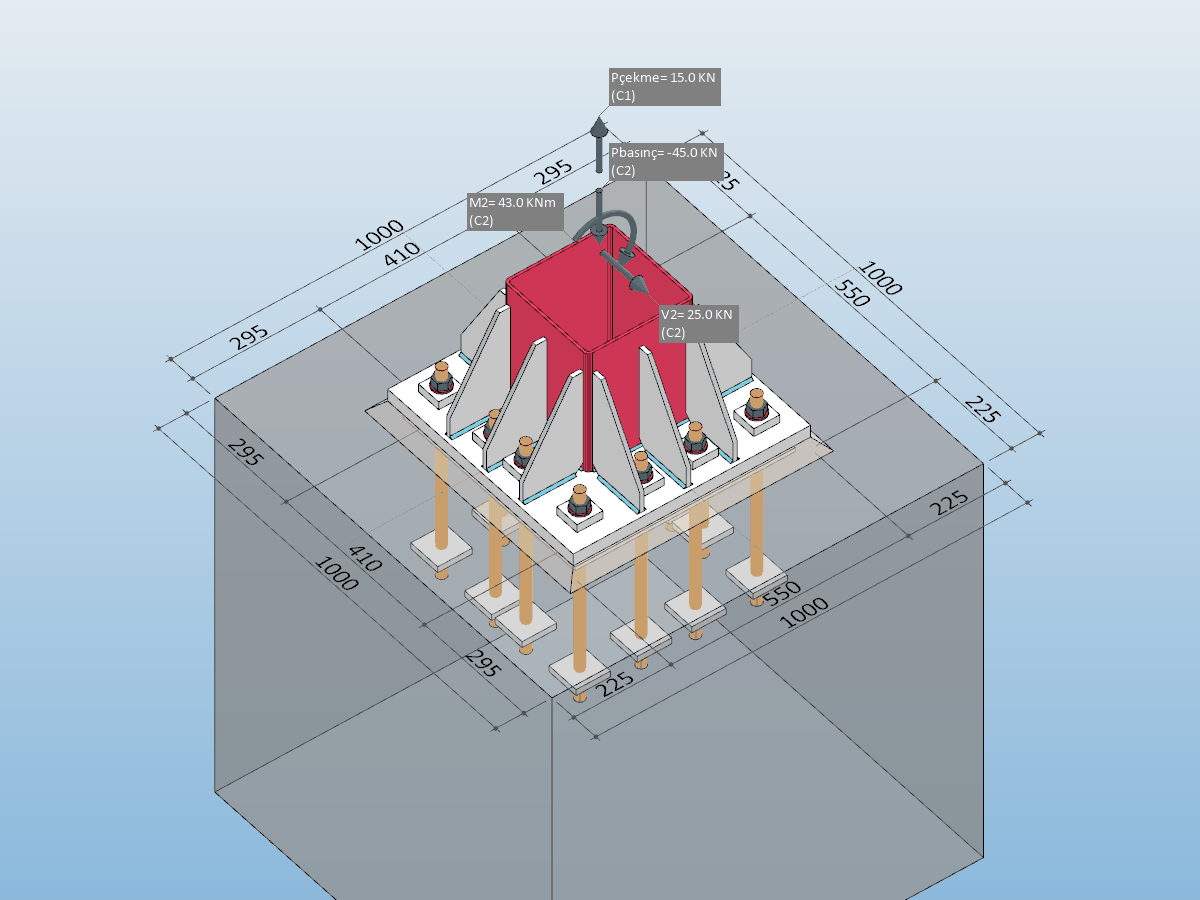

Ankraj Hesapları
Kolon taban plakası ve ankraj bulonu tasarımı. TCY 2016 ve ACI 318‑19 yönetmeliklerine uygun tasarım.
- HI profil — ankastre ve mafsallı
- CHS (dairesel boru) kesitler
- RHS (kutu) kesitler

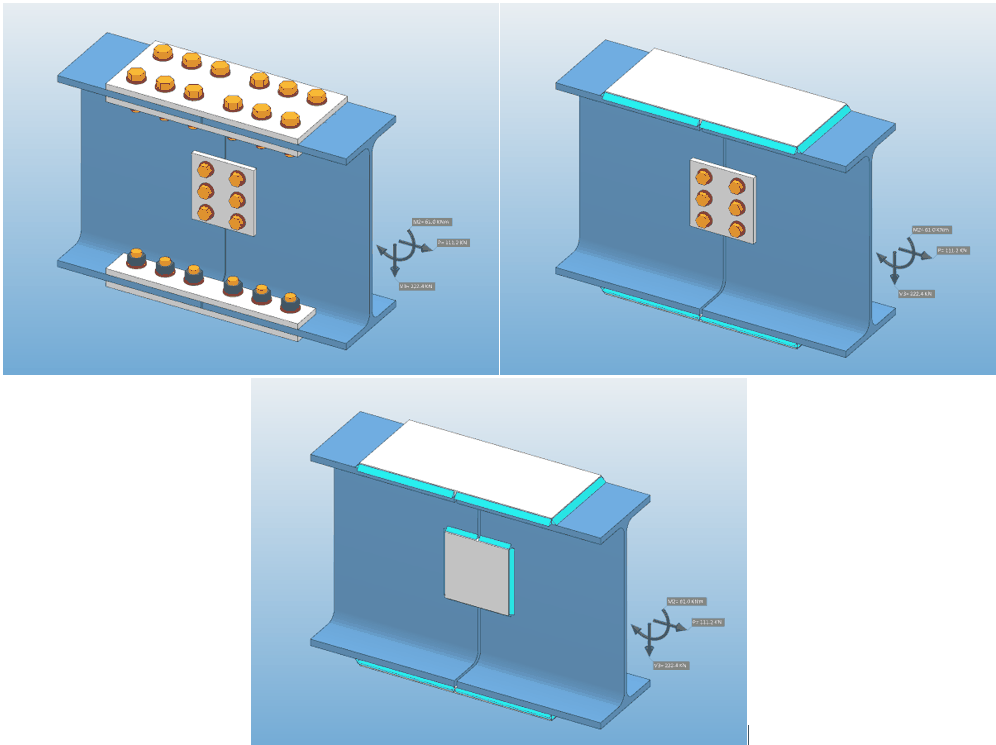

Kolon ve Kiriş Ek Hesapları
Eleman eklerini modelleyin, tasarlayın ve raporlayın.
- HI başlık levhalı ekler
- HI alın levhalı ekler
- CHS ve RHS alın levhalı ekler
- Ara levhalı ekler

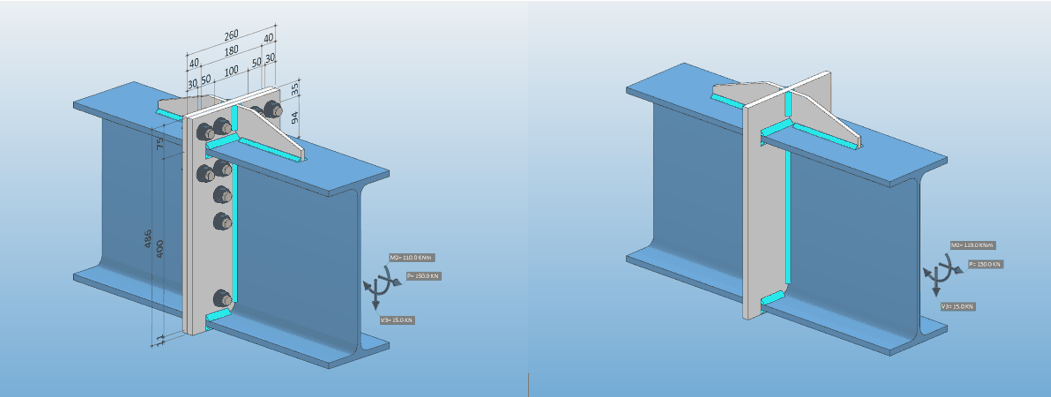

Alın Levhalı Ekler
Kolon ve kiriş eklerinde alın levhalı çözümler; kutu ve boru kesitler için de tasarım yapılabilir.
- HI alın levhalı ekler
- CHS alın levhalı ekler
- RHS alın levhalı ekler

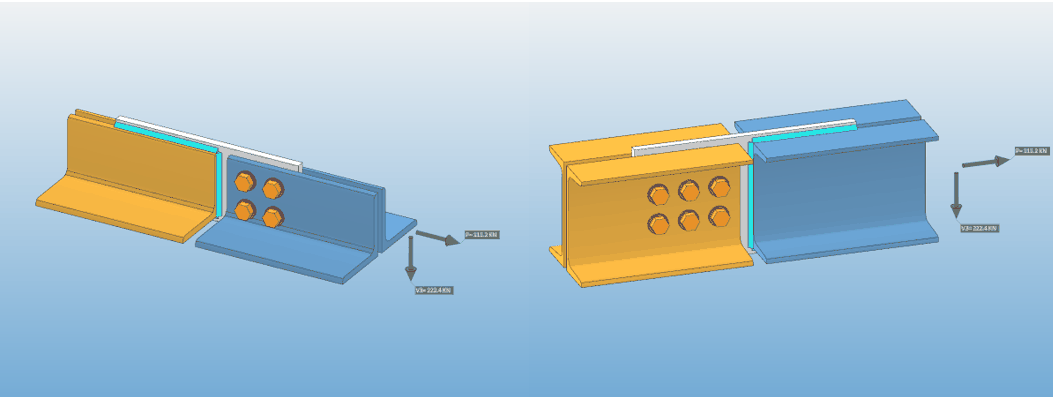

Ara Levhalı Ekler
Gövde ve başlık levhalarıyla oluşturulan bulonlu ek çözümleri.
- BBAS / BBU ara levhalı ekler
- Bulonlu ve kaynaklı seçenekler

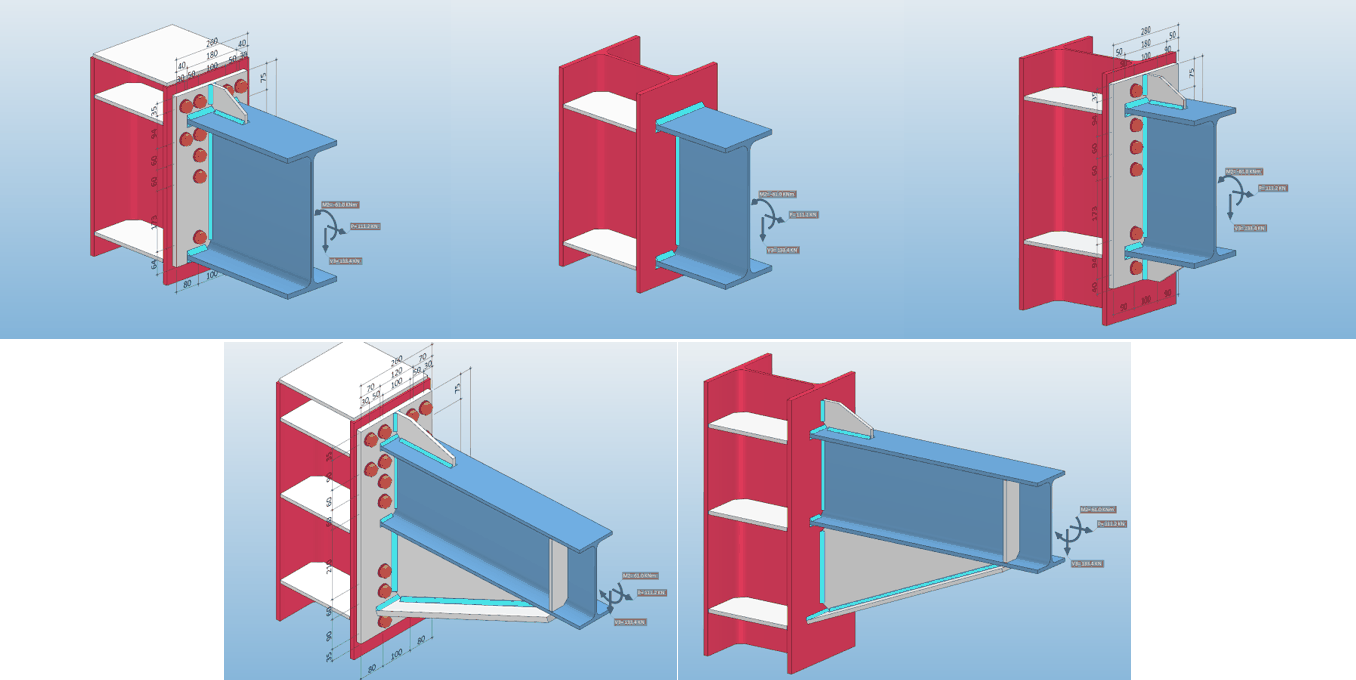

Kolon‑Kiriş Flanşlı Birleşimler
Kirişin kolon başlığına veya gövdesine flanş üzerinden bağlandığı moment aktaran birleşimler.
- Kolon başlığına bağlantı
- Kolon gövdesine bağlantı

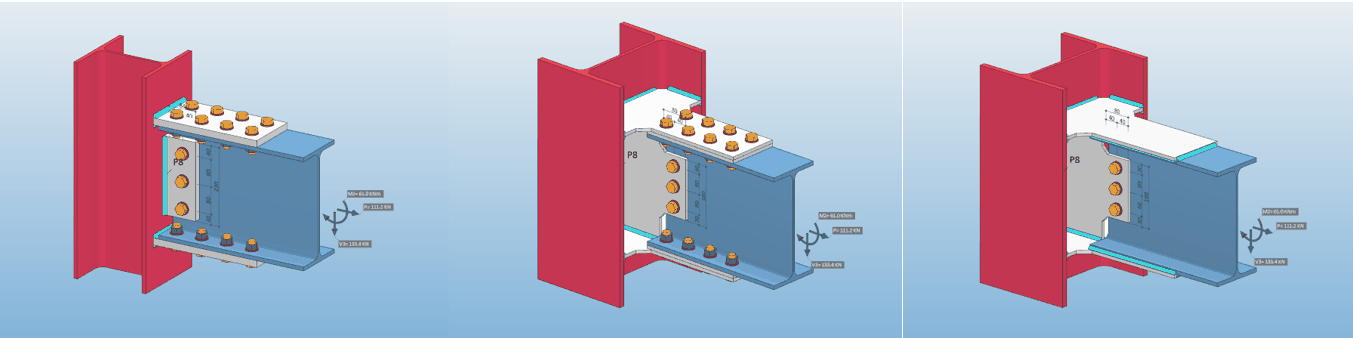

Flanş Plakalı Moment Birleşimleri
Üst ve alt flanş plakalarıyla momentin aktarıldığı, yüksek rijitlik gerektiren birleşimler.
- Bulonlu flanş plakaları
- Kaynaklı çözümler

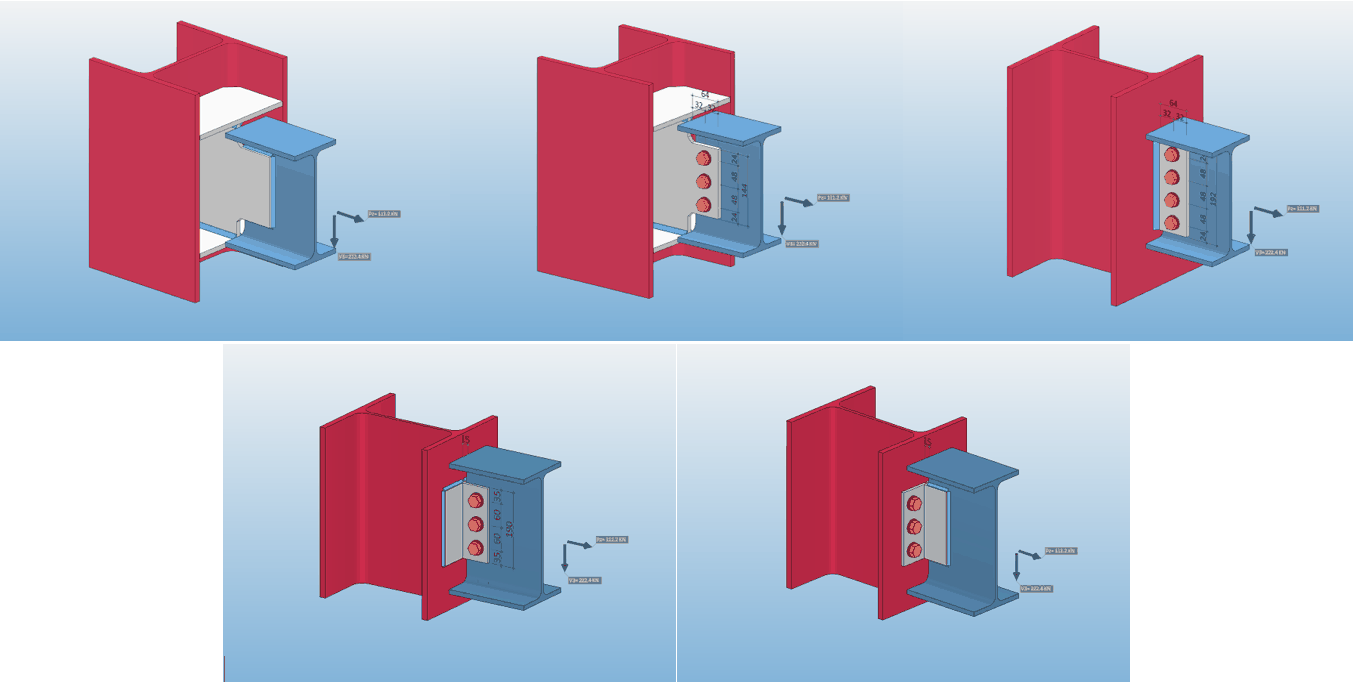

Kesme Levhalı Birleşimler
Mafsallı kabul edilen, yalnızca kesme kuvveti aktaran kolon‑kiriş bağlantıları.
- Tek ve çift sıra bulonlu
- Kolon başlığı / gövdesi

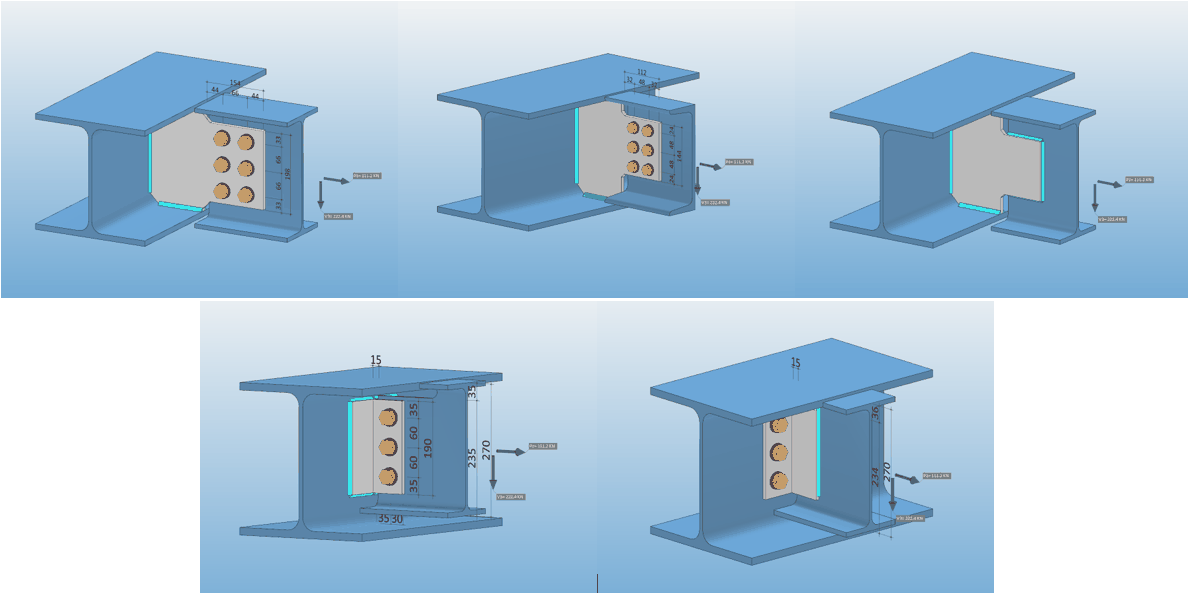

Kiriş‑Kiriş Bağlantıları
Mafsallı kiriş bağlantı hesapları — kesme levhalı ve korniyerli çözümler.
- Kesme levhalı bağlantılar
- Korniyerli bağlantılar

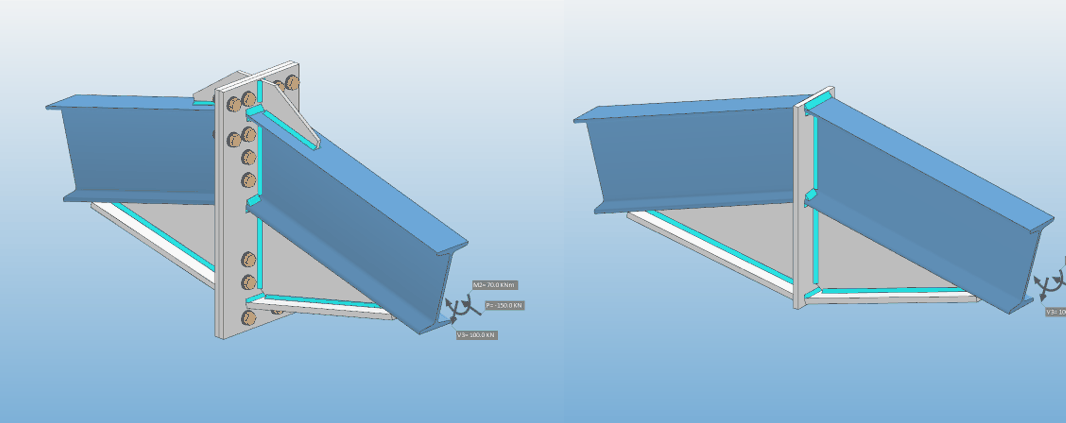

Mahya Birleşimleri
Çatı makaslarında iki kirişin tepe noktasında birleştiği alın levhalı mahya bağlantıları.
- Alın levhalı mahya
- Guse levhalı çözümler

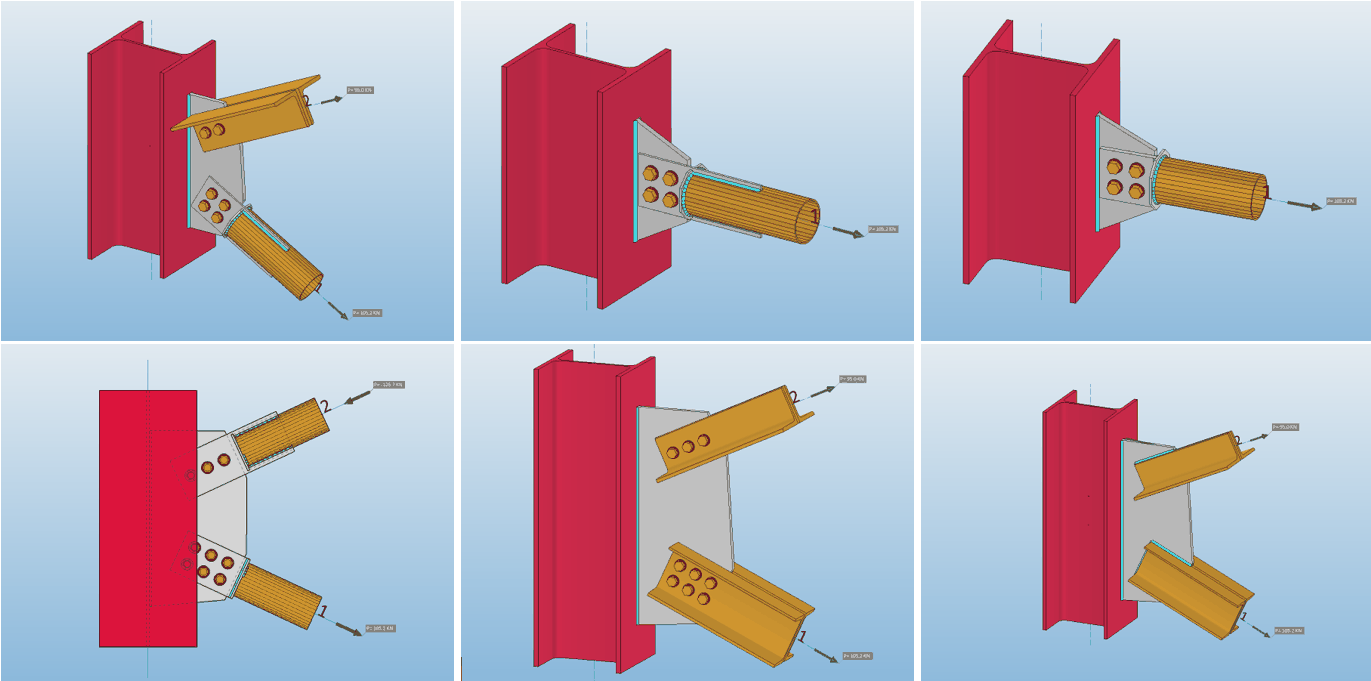

Çapraz ve Makas Birleşimleri
Çapraz eleman uç birleşimlerinin bulonlu ve kaynaklı çözümleri. Guse levhası tasarımı dahil.
- Basınç/çekme — bulonlu
- Basınç/çekme — kaynaklı
- CHS, RHS ve korniyer çaprazlar

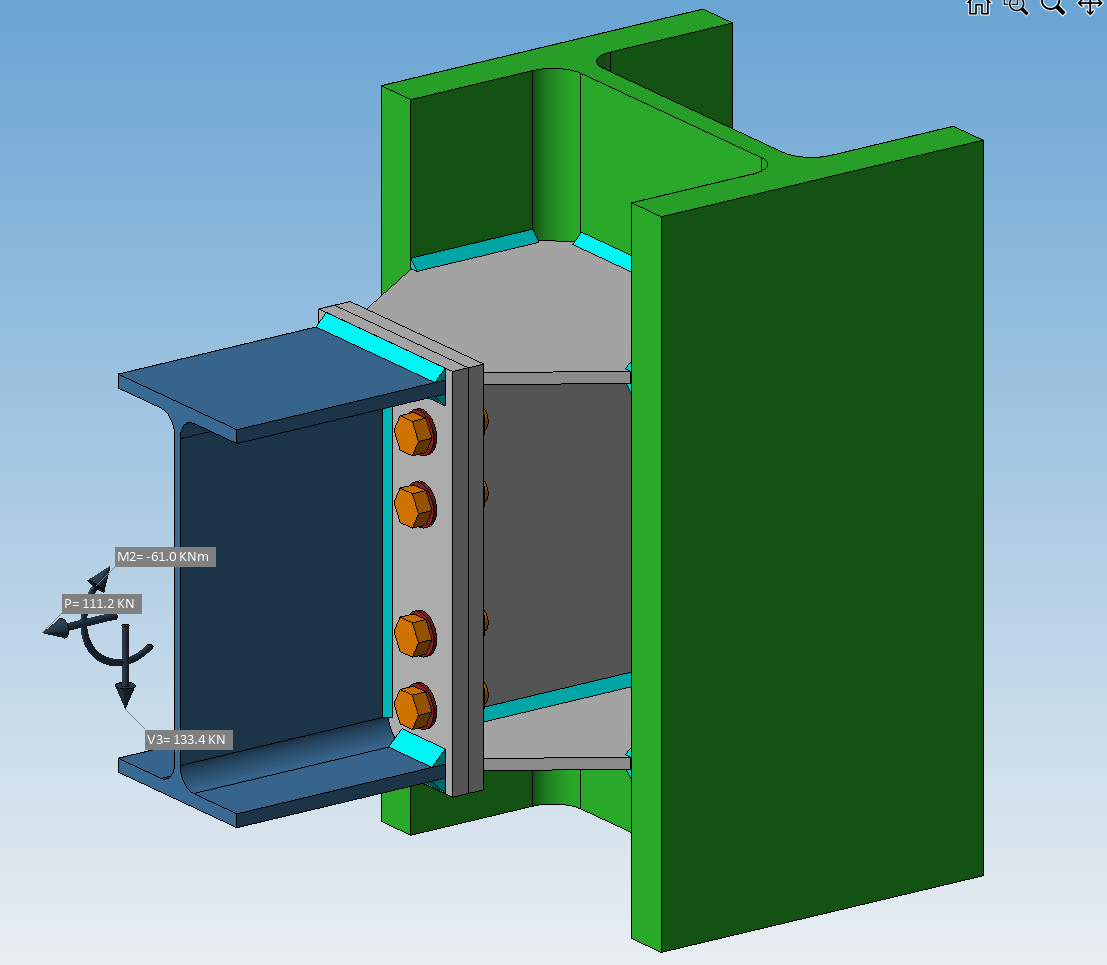

HI Stub Birleşimi
Kolona kaynaklı kısa bir stub parçası üzerinden kirişin bulonla bağlandığı, montaj kolaylığı sağlayan birleşim çözümü.
- Kolona kaynaklı stub
- Kirişe bulonlu ek
- Moment ve kesme aktarımı

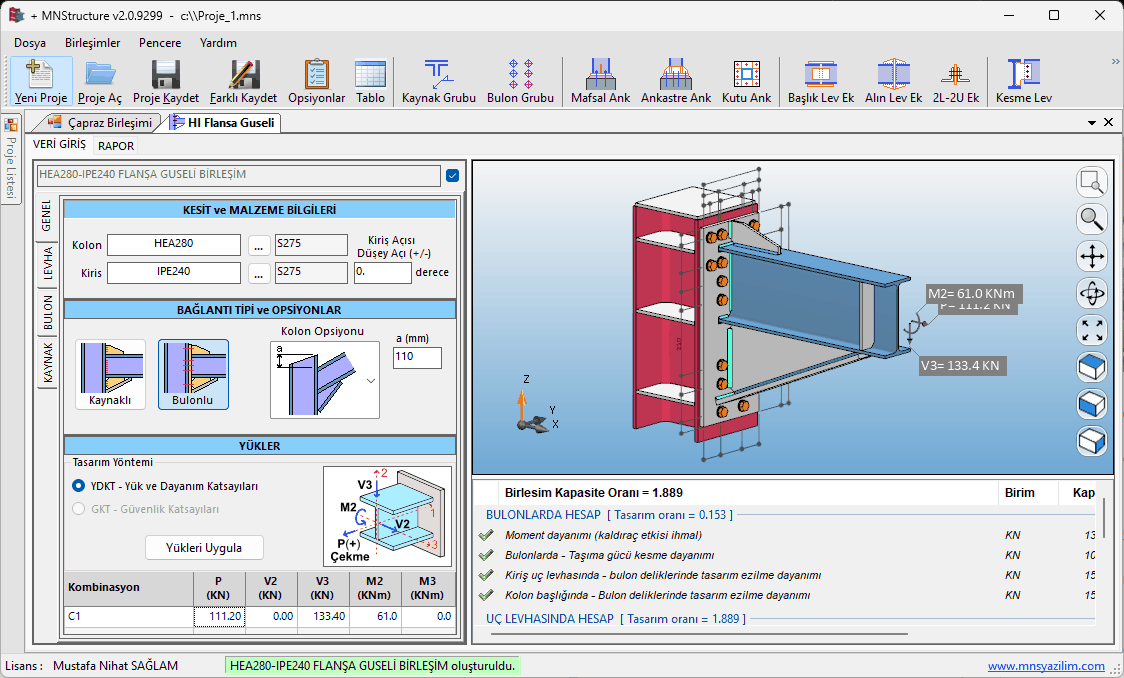

Her hesap, teslim edilebilir bir rapor
MNStructure yalnızca sonucu değil, sonuca nasıl ulaşıldığını da gösterir. Kullanılan formüller, ara değerler ve yönetmelik maddeleri raporda yer alır; böylece hesap denetlenebilir ve proje dosyanıza doğrudan eklenebilir.
Rapor içeriği
- Geometri ve malzeme bilgileri
- Adım adım hesap dökümü
- Kapasite kullanım oranları
- Yönetmelik referansları
Kendi projenizde deneyin
30 günlük ücretsiz demo ile tüm birleşim tiplerini gerçek projelerinizde test edin.
Ücretsiz Demo
